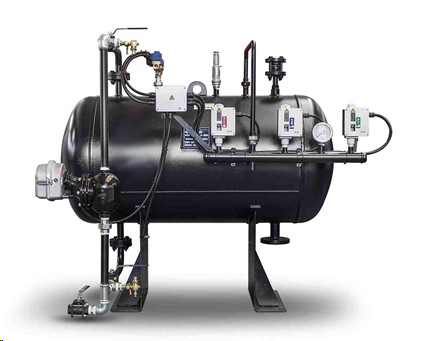

Vase d’expansion d’huile thermique sous pression d’azote
Tout d’abord, le vase d’expansion d’huile thermique sous pression d’azote est conçu pour absorber les variations volumétriques de l’huile causées par la variation de température.
Aussi, c’est un récipient horizontal pressurisé avec de l’azote.
Ensuite, la pression varie de 1 bar à huile froide jusqu’à 4 bars avec huile à 280°C. Par ailleurs, un panneau de commande contient les sélecteurs, les fusibles et les éclairages d’extension.
En outre, il est construit en acier au carbone Fe 410.1. KW UNI 5869/75, peint à l’extérieur. En outre, le réservoir répond à la norme PED 97/23/CE.
Par conséquent, le vase d’expansion d’huile est fournis avec tous les accessoires nécessaires pour le contrôle automatique de pression et de niveaux.
Équipement standard
- Soupape de sûreté certifiée PED 2014/68 / EU Indicateur de niveau
- Système de contrôle du niveau d’alimentation en huile comprenant:
- Contrôleur de niveau à flotteur avec alarme de niveau bas intégrée
- Pompe de chargement d’huile
Système d’alimentation en azote pour le contrôle de la pression composé de:
- collecteur d’azote
- manomètre
- électrovanne d’alimentation en azote
- pressostat de sécurité
- 2 électrovannes de décharge
- 2 clapets anti-retour
