Évaporateur à Fluide Thermique – Production de Vapeur avec Chaudière Caloporteur

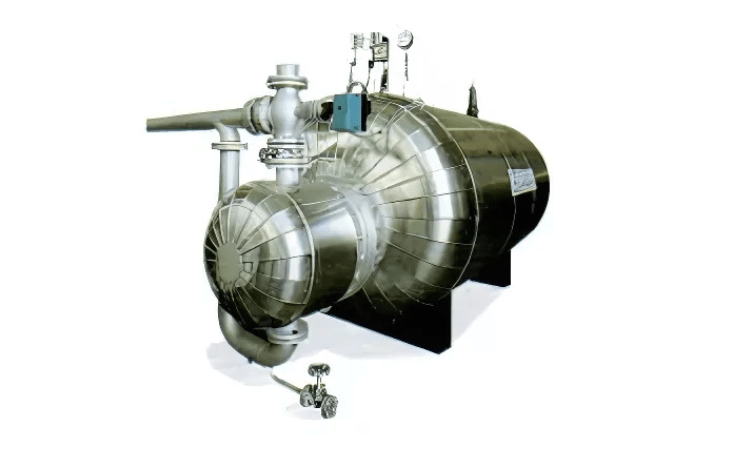

L’évaporateur à fluide thermique est un échangeur de chaleur de grande capacité, conçu pour fonctionner en association avec une chaudière à fluide caloporteur.
Le fluide thermique circule dans un serpentin en circuit fermé, chauffé par la chaudière. La chaleur ainsi transmise permet de réchauffer l’eau contenue dans le corps de l’évaporateur, produisant ainsi de la vapeur saturée aux mêmes caractéristiques que dans une chaudière traditionnelle.
Caractéristiques principales de l'évaporateur à fluide thermique

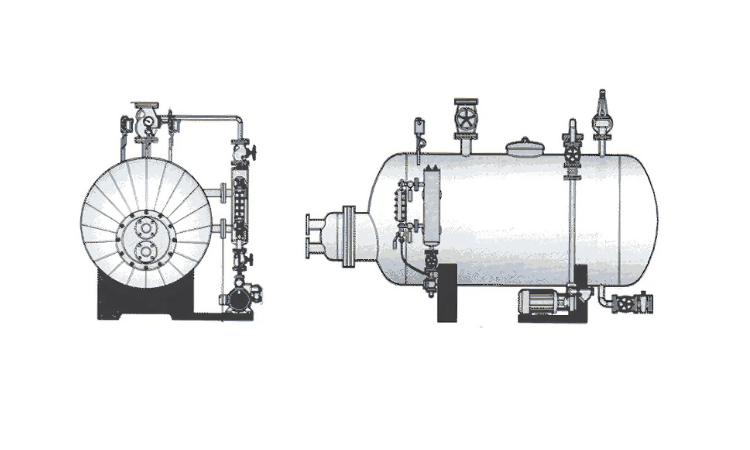

- Construction cylindrique horizontale en acier de qualité Fe 410-1 KW, avec un grand volume d’eau.
- Serpentin à faisceau tubulaire en "U", amovible, en acier inoxydable AISI 304, avec extrémités fixées à une plaque tubulaire.
- Berceau de soutien en tôle d’acier et base d’appui en profilés métalliques pour une stabilité optimale.
- Isolation thermique en laine de roche haute densité, avec finition extérieure en tôle d’aluminium.
Options disponibles sur demande
- Groupe de régulation thermique (REG) : contrôle et régulation de la pression vapeur en sortie.
- Connexions hydrauliques entre l’évaporateur EVX et la chaudière à fluide caloporteur.
