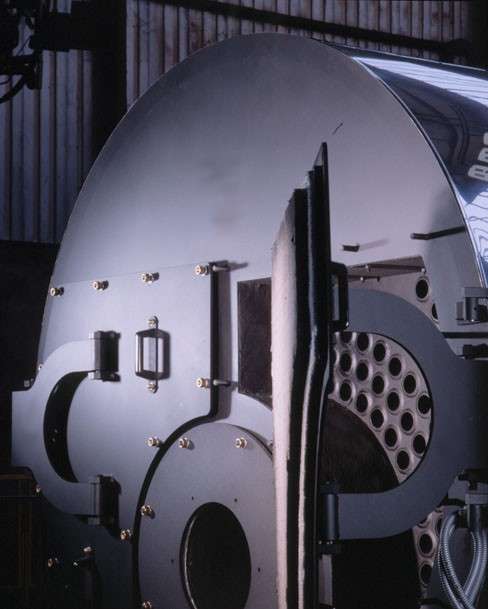

Chaudière Tubes de Fumée à Triple Parcours – Haute Performance & Faibles Émissions
🔧 Type :
Tubes de fumées, triple parcours, boîte de retour noyée.
💨 Production de vapeur :
De 1.500 kg/h à 30.000 kg/h
⚙️ Pression de conception :
12, 15, 18, 21 bars
⏱️ Efficacité
Jusqu’à 95 %

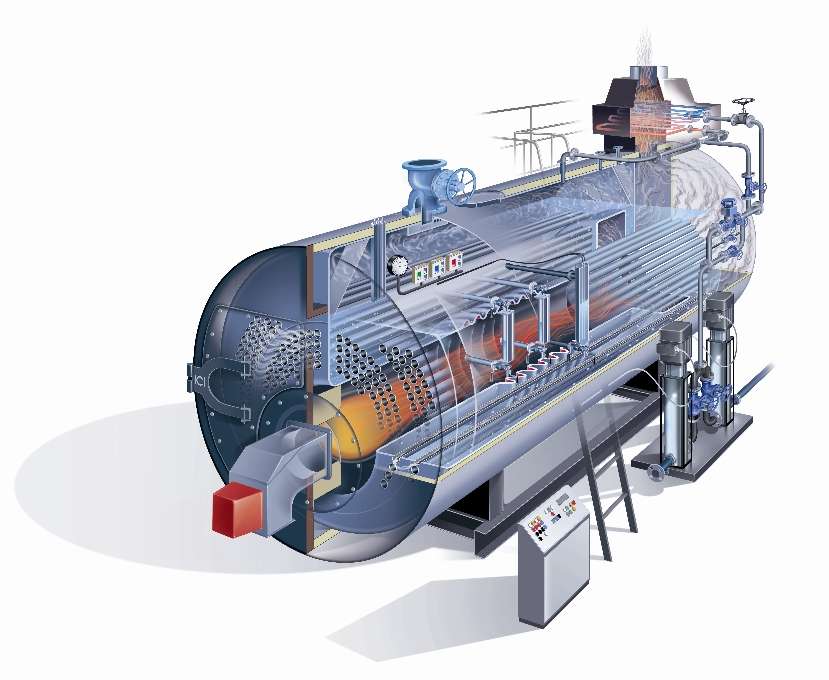

🔥 Qu’est-ce qu’une chaudière vapeur à tubes de fumée à triple parcours avec boîte de retour noyée ?
La chaudière vapeur à tubes de fumée à triple parcours avec boîte de retour noyée est un équipement industriel de haute performance, conçu pour produire entre 1500 et 30 000 kg de vapeur par heure, avec une pression allant jusqu’à 21 bars. Elle fonctionne avec des combustibles comme le gaz naturel ou le fuel domestique, et peut être équipée d’une régulation à deux allures ou d’un système modulant à came numérique, avec gestion avancée de l’O₂, du CO et de l’eau d’alimentation.
Ce générateur vapeur incarne l’état de l’art en matière de technologie industrielle. Il a été spécialement étudié pour atteindre un rendement maximal jusqu’à 95 % (avec économiseur), tout en garantissant des émissions très faibles de NOx, conformes aux réglementations environnementales en vigueur.
⚙️ Conception, fonctionnement et applications industrielles
La chaudière est conçue avec un grand volume d’eau, ce qui permet une excellente réserve de vapeur, une grande flexibilité d’utilisation, et un fonctionnement continu et sécurisé. Grâce à sa structure robuste, elle convient particulièrement aux conditions industrielles exigeantes.
Ce générateur vapeur est largement utilisé dans les secteurs chimique, pharmaceutique, laitier, alimentaire, papetier et dans toutes les installations où la fiabilité des composants est primordiale. Il est fabriqué et certifié selon la directive européenne PED, avec la possibilité d’ajouter d’autres normes ou certifications selon les besoins du client.
Les avantages de la chaudière vapeur tubes de fumée à triple parcours
- ✅ Haut rendement grâce au triple parcours qui optimise la récupération de chaleur.
- ✅ Faibles émissions (NOx) grâce à un foyer à faible charge volumétrique.
- ✅ Structure robuste et durable, avec une chaudronnerie de grande qualité et un gros volume d’eau qui assure la stabilité thermique.
- ✅ Entretien facile : accès complet au foyer, aux tubes et aux plaques.
- ✅ Longévité accrue grâce à une bonne répartition thermique et un entretien simplifié.
- ✅ Sécurité optimisée avec une circulation naturelle évitant les zones de surchauffe.
-
Large plage d’utilisation, de 1.500 à 30.000 kg/h de vapeur.
- ✅ Fabrication experte issue d’années d’expérience dans le secteur des chaudières industrielles.
Équipement Spécifique Optionnel
Pour optimiser les performances, la sécurité et la fiabilité de votre installation, plusieurs équipements optionnels sont disponibles. Ils permettent d’adapter la chaudière à vos besoins spécifiques et de garantir un fonctionnement efficace en continu.
Système de sécurité global 72h
Système conçu pour garantir la sécurité totale des générateurs de vapeur, conforme aux réglementations pour l’exonération de supervision continue jusqu’à 72 heures.

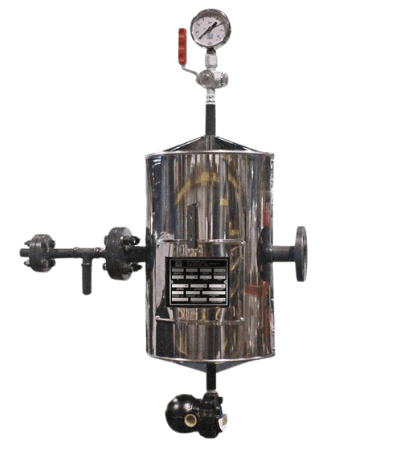

Séparateur de condensat
Permet de séparer les gouttelettes d’eau dans la vapeur pour obtenir une vapeur sèche, augmentant ainsi le rendement des équipements.

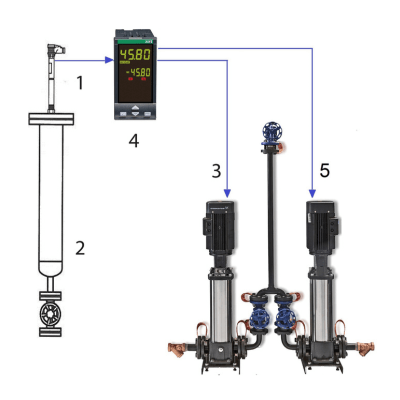

Système d’alimentation d’eau modulante
Régulation continue du niveau d’eau dans la chaudière via un PID, adaptant le débit à la demande de vapeur grâce à une pompe à variateur.

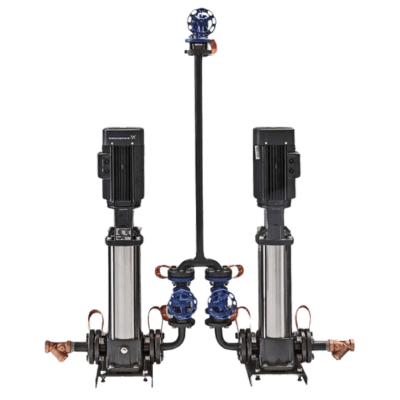

Double pompe d’alimentation
Une pompe de réserve assure la continuité de fonctionnement en cas de défaillance de la pompe principale, évitant les arrêts de production.

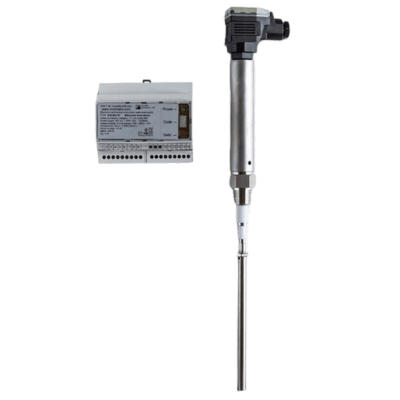

Kit de sécurité de niveau
Ce système évite tout dépassement du niveau d’eau admissible dans la chaudière, empêchant le débordement de celle-ci.

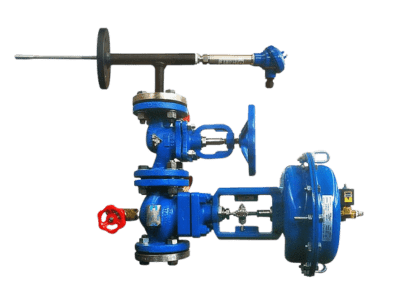

Contrôle de salinité
Le contrôle du TDS régule le taux de minéraux dissous. Si ce taux dépasse la limite, une purge automatique est activée.

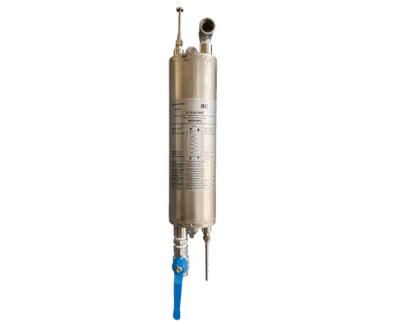

Refroidisseur d’échantillon
Réduit la température de l’eau à 25°C pour permettre un échantillonnage sécurisé et fiable.

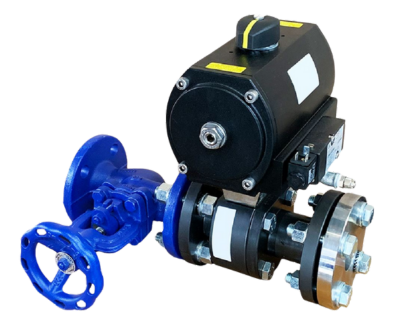

Purge automatique
Évacue automatiquement les boues du fond du générateur via des cycles programmés, évitant les erreurs du système manuel.
🛠️ Service après-vente & maintenance assurés
Notre Service Après-Vente (SAV) des Installations MTCB repose sur une équipe de techniciens expérimentés capables d’assurer le suivi et la maintenance des chaudières industrielles. De plus, nous disposons d’un large stock de pièces de rechange courantes et nous sommes présents sur l’ensemble du territoire. Ainsi, nous pouvons intervenir dans les meilleurs délais en cas de panne.
Bénéficiez d’un suivi complet et réactif
Questions Fréquentes
Qu’est-ce qu’une chaudière à triple parcours ?
Une chaudière à triple parcours est un type de chaudière où les gaz de combustion traversent trois séries successives de tubes avant d’être évacués. Cette conception permet un meilleur transfert de chaleur, une consommation réduite de combustible et un rendement thermique élevé, tout en limitant les émissions polluantes.
Comment fonctionne une chaudière vapeur à tubes de fumée?
Ce type de chaudière produit de la vapeur en faisant circuler les gaz de combustion dans des tubes immergés dans l’eau. La chaleur est transmise à l’eau par les parois des tubes. Grâce à un système à trois parcours de fumées, l’échange thermique est optimisé, assurant un bon rendement et une production fiable de vapeur. Robuste, fiable et adaptée aux applications industrielles, elle offre une solution efficace pour la production de vapeur dans de nombreux secteurs (chauffage, process, énergie, etc.).
Quelle est la différence entre une chaudière à tubes de fumée et une chaudière à tubes d’eau ?
La principale différence réside dans la circulation des gaz et de l’eau :
Chaudière à tubes de fumée : les gaz de combustion circulent dans les tubes, tandis que l’eau entoure ces tubes dans la cuve.
Chaudière à tubes d’eau : c’est l’inverse, l’eau circule dans les tubes et les gaz chauds les entourent.
Les chaudières à tubes de fumée sont généralement utilisées pour des pressions et puissances moyennes, avec une maintenance simplifiée. Les chaudières à tubes d’eau conviennent mieux aux très fortes pressions et grandes puissances, souvent dans les applications industrielles lourdes.
