Soupapes de Sûreté pour Installations Vapeur et Réseaux Sous Pression
Les soupapes de sûreté sont des dispositifs indispensables pour la protection des réseaux sous pression, tels que les chaudières vapeur, les réservoirs, ou les conduites de gaz. Elles évacuent automatiquement le fluide en cas de surpression afin d’éviter tout risque d’endommagement, de fuite, voire d’explosion.
Fonctionnement d’une soupape de sûreté
Lorsque la pression d’un système dépasse la valeur de tarage définie, la soupape s’ouvre automatiquement pour libérer l’excès de pression. Une fois celle-ci revenue à un niveau acceptable, la soupape se referme, assurant ainsi la continuité de fonctionnement en toute sécurité.
⚠️ À ne pas confondre :
Soupape de sûreté : sécurité du système (évite explosion).
Soupape de décharge : régulation de la pression dans des conditions normales.
Notre Gamme de Soupapes de Sûreté

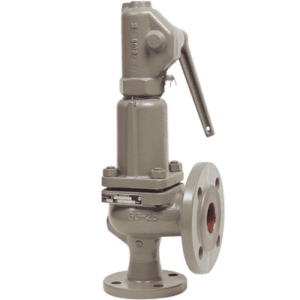

Soupape de sûreté en fonte grise – PN 16 (Type haut levée)
Caractéristiques techniques :
Corps : Fonte EN-GJL-250
Raccordements : Brides entrée PN 16 / sortie PN 10 ou PN 16
Température : de -10°C à +200°C
Tarage : à partir de 0.5 bar

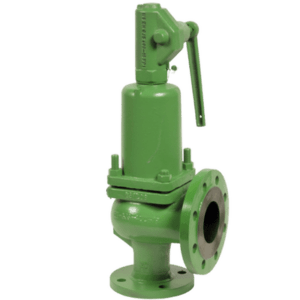

Soupape en fonte GS – PN 40 (Type haut levée)
Caractéristiques techniques :
Corps : Fonte GS-GJS-400-18
Température : -10°C à +350°C
Brides : Entrée PN 40 / Sortie PN 10 ou 16
Tarage : minimum 0.5 bar

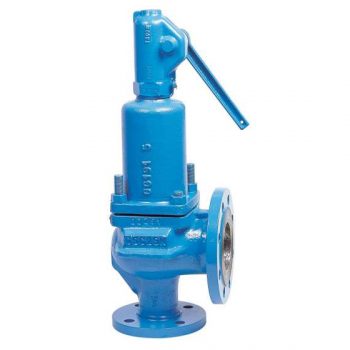

Soupape de sûreté en acier PN 40
Caractéristiques techniques :
Corps : Acier carbone 1.0619
Température : -10°C à +300°C
Brides : Entrée PN 40 / Sortie PN 10 ou 16
Tarage : dès 0.5 bar

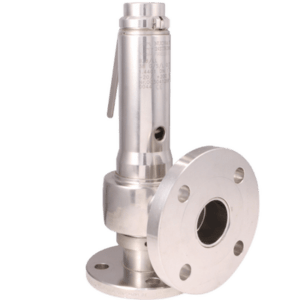

Soupape en acier inoxydable – PN 16/40 (Type G/L)
Corps : Acier inox forgé 1.4401
Température : -196°C à +450°C
Raccordement : Brides EN 1092-1 PN 16/40
Tarage : à partir de 0.3 bar
